921地震佛寺建築實況紀錄
(結構系統)
案例十 ：心佛寺
地點：南投縣中寮鄉清水村瀧林巷15之9號
一、心佛寺 地藏王菩薩殿
1.樓層數：三層
2.主體結構別：鋼筋混凝土構架
3.現況：地震後維持原狀
4.結構損害描述：
(1)基地位於山坡地，地震時地層滑動，導致聯外道路邊緣嚴重開裂。
(2)樓層剛度變化過大，且上下樓層牆體不連續，加上地震震動與地層滑動之側向力，導致建築物嚴重崩塌。
(3)二、三樓重量較大，地震時產生之側向力不但將底層柱子完全剪斷，也使得建築物產生錯移現象。
二、心佛寺 左右廂房
1.樓層數：三層
2.主體結構別：鋼筋混凝土構造
3.現況：拆除中
4.結構損害描述：
(1)正立面牆體配置不連續，導致底層樓層剛度低於二、三層，而造成破壞集中於底層。
(2)底層柱子箍筋間距過大，喪失圍束柱內混凝土之功能，導致柱子無法發回效能而在地震中遭到剪壞，目前柱子旁都利用型鋼柱作緊急的臨時支撐。
(3)窗戶間之柱子因短柱效應而遭剪壞，剪壞後之柱內可發現配管，而填充磚牆則因地震力來回作用而產生嚴重Ｘ型裂縫。
心 佛 寺
 |
 |

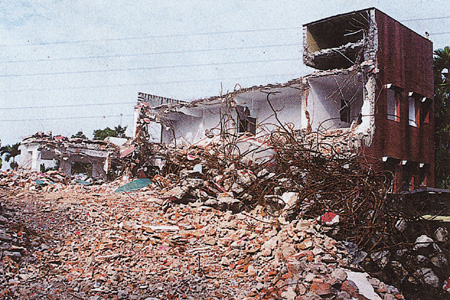

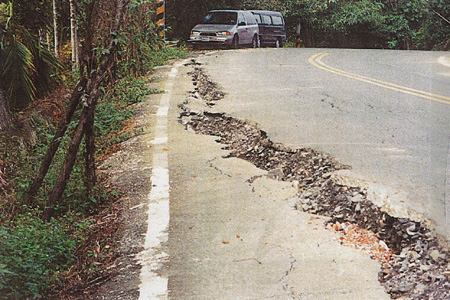

| 照片B-10-1基地位於山坡地，地震時地層滑動，導致聯外道路邊緣嚴重開裂。 | 照片B-10-5 正殿正殿嚴重損壞，目前已拆除而剩下瓦礫堆與蜷曲之鋼筋。 |
 |
 |

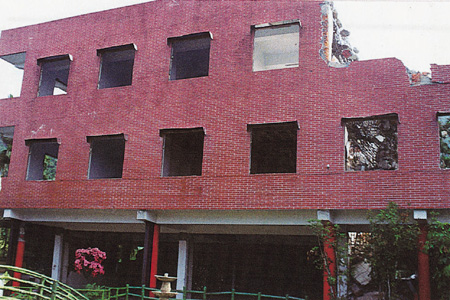

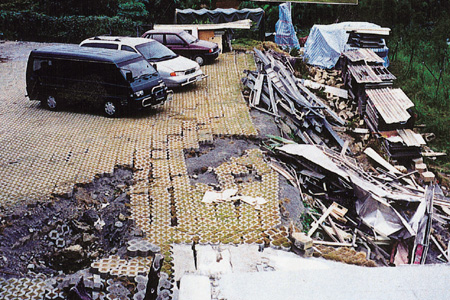

| 照片B-10-2地層向山谷滑動，導致聯外道路旁之擋土牆產生開裂。 | 照片B-10-6 右寮房地層滑動之側向力，造成左寮房基地與地面之間產生開裂。 |
 |
 |

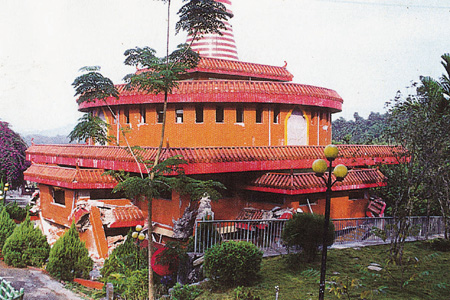

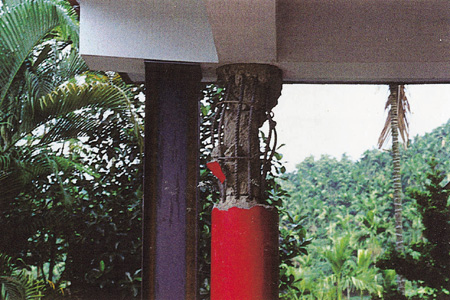

| 照片B-10-3 地藏王殿樓層剛度變化過大，且上下樓層牆體不連續，加上地震震動與地層滑動之側向力，導致建築物嚴重崩塌。 | 照片B-10-7 右寮房底層柱子箍筋間距過大，喪失圍束柱內混凝土之功能，導致柱子無法發揮效能而在地震中遭到剪壞，目前柱子旁都利用型鋼柱作緊急的臨時支撐。 |
 |
 |

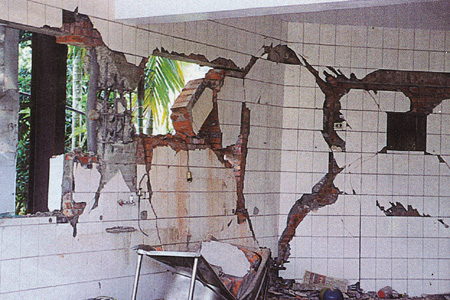

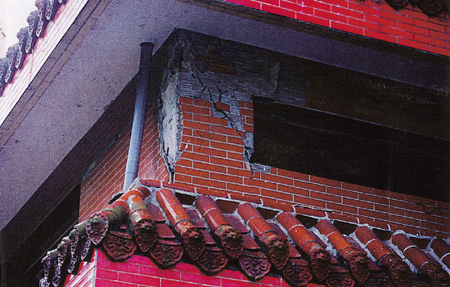

| 照片B-10-4 地藏王殿二、三樓重量較大，地震時產生之側向力不但將底層柱子完全剪斷，也使得建築物產生錯移現象。 | 照片B-10-8 右寮房窗戶間之柱子因短柱效應而遭剪壞，剪壞後之柱內可發現配管，而填充磚牆則因地震力來回作用而產生嚴重Ｘ型裂縫。 |
|
