921地震佛寺建築實況紀錄
(結構系統)
案例五 ：靈巖山寺
地點：南投縣埔里鎮水頭里中正路105之1號
一、靈巖山寺 大雄寶殿
1.樓層數：三層（地下兩層）
2.主體結構別：鋼筋混凝土構架
3.現況：地震後進行補強整修
4.結構損害描述：
(1)RC柱子和牆受剪力破壞，柱頭和柱腳受彎矩破壞。
(2)梁端受彎產生塑性鉸。
(3)隔間牆遭剪壞，天花及照明墜落。
二、靈巖山寺 觀音殿
1.樓層數：五層
2.主體結構別：鋼筋混凝土構架
3.現況：地震後正在拆除中
4.結構損害描述：
(1)柱腳部位被剪斷錯移。
(2)柱子鋼筋搭接部位沒有錯開。
(3)柱子主筋被彎壞，整根柱子被壓碎。
三、靈巖山寺 寮房
1.樓層數：四層
2.主體結構別：鋼筋混凝土構架
3.現況：地震後正在拆除中4.結構損害描述：
(1)建築物接續部位因地震相互碰撞而破壞。
(2)上層柱子遭到剪斷直接貫穿樓版。
(3)柱子混凝土剝落，主筋被彎壞。
靈 巖 山 寺
 |
 |

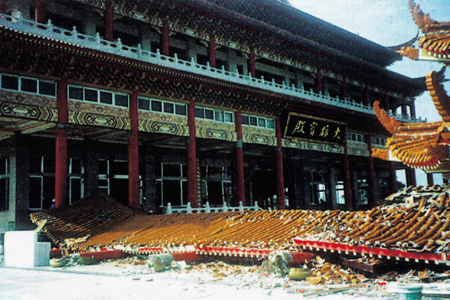

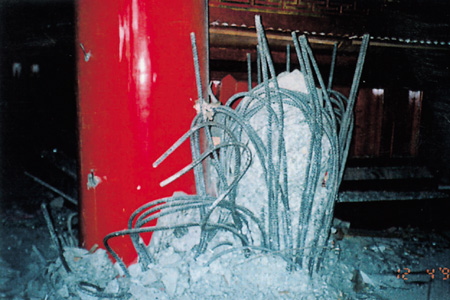

| 照片B-05-1 大雄寶殿地震後建築物外觀情形。 | 照片B-05-7觀音殿柱子鋼筋搭接部位沒有錯開。 |
 |
 |

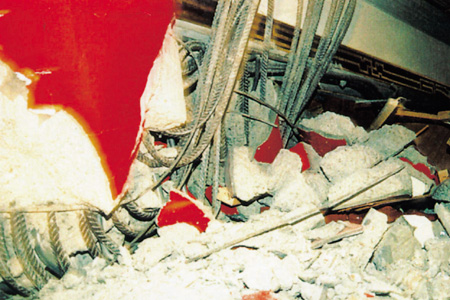

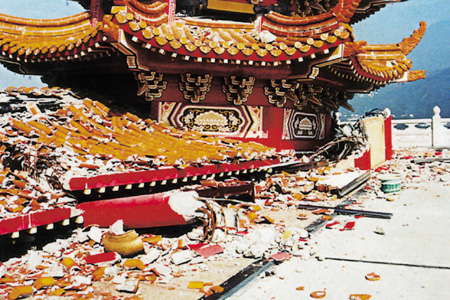

| 照片B-05-2 大雄寶殿走廊因屋頂太重而崩塌。 | 照片B-05-8觀音殿柱子主筋被彎壞，整根柱子被壓碎。 |
 |
 |

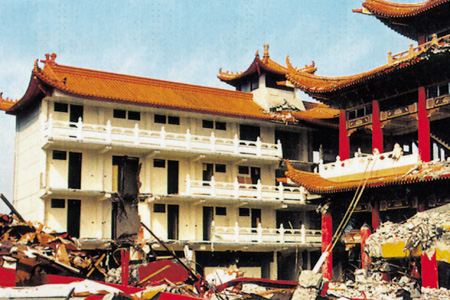

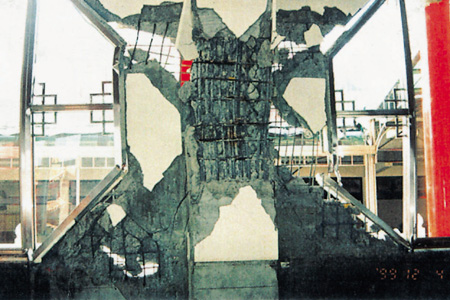

| 照片B-05-3大雄寶殿RC柱和牆受剪力而產生交叉裂縫。 | 照片B-05-9 寮房寮房震後外觀損壞情形。 |
 |
 |

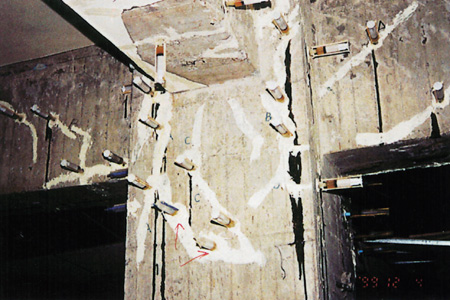

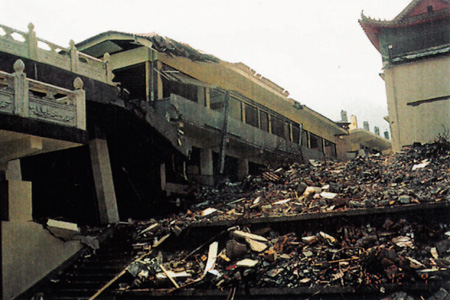

| 照片B-05-4 大雄寶殿柱梁裂縫以環氧樹脂補強的情形。 | 照片B-05-10 寮房建築物接續部位破壞。 |
 |
 |

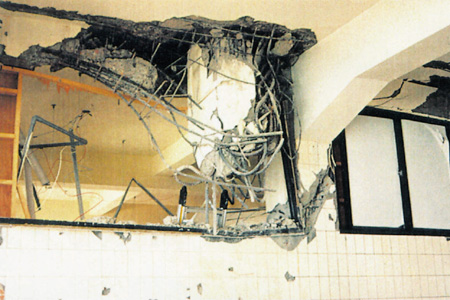

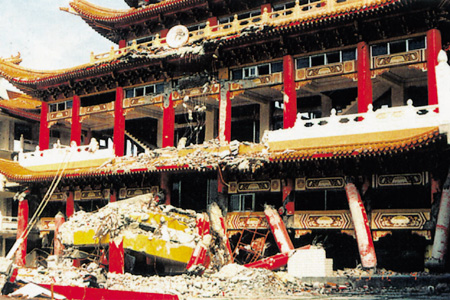

| 照片B-05-5觀音殿觀音殿震後損害情形。 | 照片B-05-11寮房上層柱子被剪斷直接樓版。 |
 |
 |

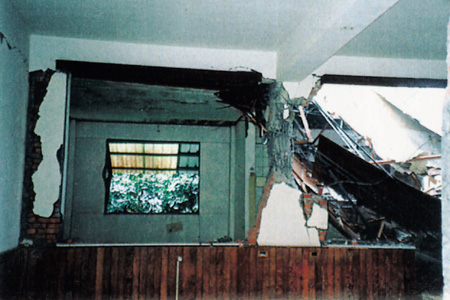

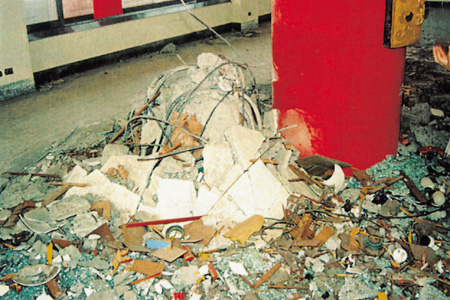

| 照片B-05-6 觀音殿柱腳部位被剪斷錯移。 | 照片B-05-12 寮房柱子混凝土剝落，鋼筋被彎壞。 |
|
|
