921地震佛寺建築實況紀錄
(結構系統)
案例九 ：慈德寺
地點：南投縣集集鎮富山里油坑巷11之11號
一、慈德寺全區
1.樓層數：四層
2.主體結構別：鋼筋混凝土構造
3.現況：地震後重新整理，繼續使用
4.結構損害描述：
(1)基地位於山坡，地震時地層滑動產生之土壓力造成正殿後方擋土牆開裂，也使得正殿嚴重毀損，目前正殿也已拆除完畢。
(2)地層滑動之側向力，造成左寮房基地與地面之間產生開裂。
(3)左寮房部分柱子與翼牆因窗台束制而形成短柱效應，除柱子遭剪壞外，牆體及牆體開口端部同樣也被地震力剪斷，處處可見45度裂縫。
(4)金爐為磚塊所疊砌而成，地震時除了金爐地面產生裂縫外水平地震力也沿著基座上緣作用於磚縫，而使得金爐產生水平向之裂縫。
慈 德 寺
 |
 |

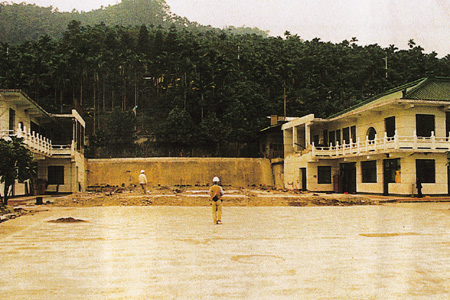

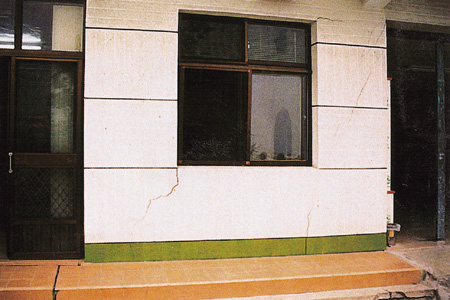

| 照片B-09-1基地位於山坡，地震時地層滑動產生之土壓力造成正殿後方擋土牆開裂，也使得正殿嚴重毀損，目前正殿也已拆除完畢。 | 照片B-09-3 左寮房左寮房部分柱子與翼牆因窗台束制而形成短柱效應，除柱子遭剪壞外，牆體及牆體開口端部同樣也被地震力剪斷，處處可見45度裂縫。 |
 |
 |

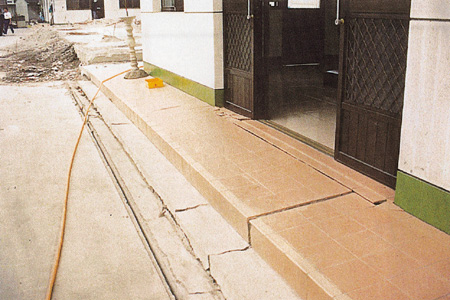

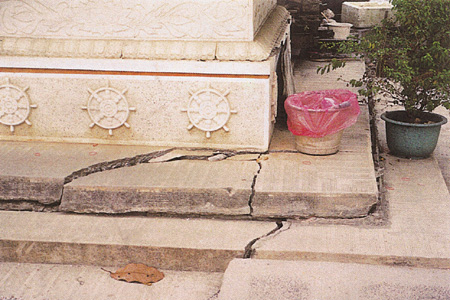

| 照片B-09-2 左寮房地層滑動之側向力，造成左寮房基地與地面之間產生開裂。 | 照片B-09-4 金爐金爐為磚塊所疊砌而成，地震時除了金爐地面產生裂縫外水平地震力也沿著基座上緣作用於磚縫，而使得金爐產生水平向之裂縫。 |
|
|
