921地震佛寺建築實況紀錄
(結構系統)
案例二：大悲精舍
地點：雲林縣古坑鄉南村8鄰47之2號
一、大悲精舍 大殿
1.樓層數：四層
2.主體結構別：樑為RC柱為SRC
3.現況：本殿結構體已完成，其他部分仍在施工中，地震後已停工。
4.結構損害描述：
(1)樓層剛度不均，且內環柱都因氣窗開口部而有極短柱現象，加上未妥善配置不同性質之結構材料，為結構系統十分不良之建築。
(2)內環柱因窗台束制後有效長度與柱徑之比值過小而形成極短柱，各個樓層幾乎每根內環柱都已經被剪壞。
(3)樓梯量體比例過大，加上與正殿接合處樑位錯移嚴重，而僅靠兩根樑之端部與正殿環狀搭接，在地震搖晃過程中無法抵抗樓梯所產生之拉力而被拉斷，導致整座樓梯嚴重破壞。
(4)施工品質不佳，且施工工期控制不當，才有樓梯主結構興建完成已有一段時間而外表卻仍未粉刷之現象產生。
大 悲 精 舍
 |
 |

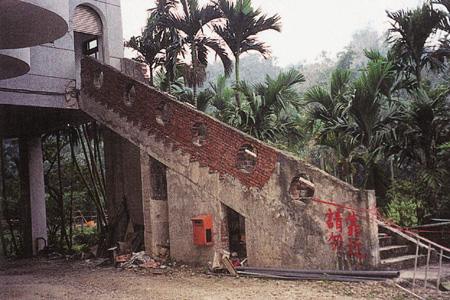

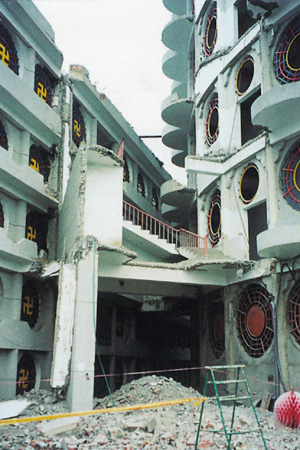

| 照片B-02-1樓層剛度不均，且內環柱都因氣窗開口部而有極短柱現象，加上未妥善配置不同性質之結構材料，為結構系統十分不良之建築。 | 照片B-02-3樓梯量體比例過大，加上與正殿接合處樑位錯移嚴重，而僅靠兩根樑之端部與正殿環狀搭接，在地震搖晃過程中無法抵抗樓梯所產生之拉力而被拉斷，導致整座樓梯嚴重破壞。 |
 |
 |

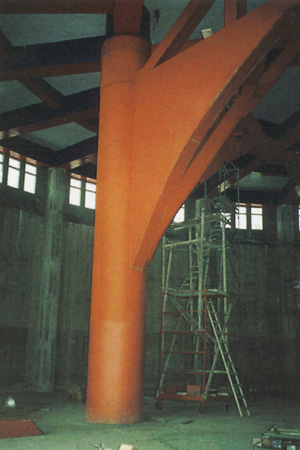

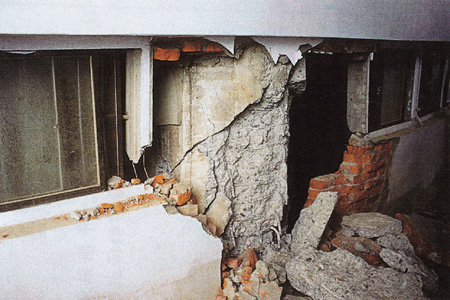

| 照片B-02-2內環柱因窗台束制後有效長度與柱徑之比值過小而形成極短柱，各個樓層幾乎每根內環柱都已經被剪壞箍筋彎勾均為90度，與耐震規範之135度不符。 | 照片B-02-4施工品質不佳，且施工工期控制不當，才有樓梯主結構興建完成已有一段時間而外表卻仍未粉刷之現象產生 |
|
|
