921地震佛寺建築實況紀錄
(結構系統)
案例八 ：人乘寺文殊院
地點：南投縣魚池鄉東池村東奧巷24之7號
一、人乘寺文殊院 香積堂
1.樓層數：二層
2.主體結構別：鋼筋混凝土構架
3.現況：地震後保持原樣
4.結構損害描述：
(1) 短柱及短梁效應，導致混凝土遭受剪力破壞，其箍筋間距亦明顯不足。
(2) 柱梁接頭彎曲破壞。
(3) 隔間牆傾倒，天花板掉落。
(4)
結構設計不良，導致柱位不整齊，無法有效抵抗地震力。
二、人乘寺文殊院 寮房
1.樓層數：四層
2.主體結構別：鋼筋混凝土構架
3.現況：地震後保持原樣
4.結構損害描述：
(1)因窗台之短柱效應及懸臂走廊，導致各層柱子折斷以致坍塌。
(2)柱子包覆PVC管及箍筋間距過大均影響柱子之強度。
(3)結構設計不良柱間跨距過大。
(4)磚牆傾倒及剪壞。
三、人乘寺文殊院 自然精舍
1.樓層數：三層
2.主體結構別：鋼筋混凝土構架
3.現況：地震後保持原樣
4.結構損害描述：
(1)柱子受剪力及彎曲破壞。
(2)箍筋彎勾均為90度，與耐震規範之135度不符，影響箍筋之圍束力量。
(3)混凝土保護層不足，以致保護層剝落。
(4)混凝土澆置時未充分搗實，導致蜂窩現象，影響混凝土強度。
人乘寺文殊院
 |
 |

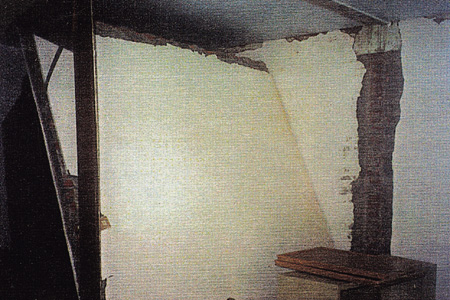

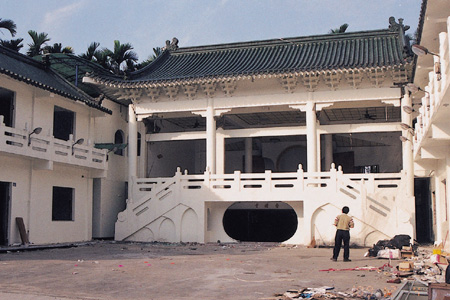

| 照片B-08-1 香積堂震害外觀全景。 | 照片B-08-7非結構體之破壞，磚牆傾倒。 |
 |
 |

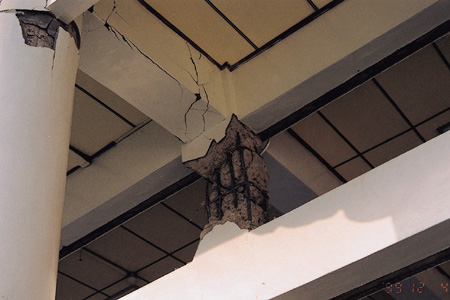

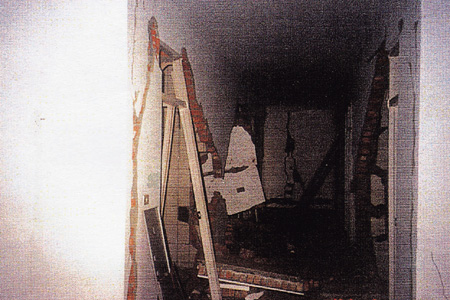

| 照片B-08-2 香積堂短柱及短梁效應，導致混凝土遭受剪力破壞，其箍筋間距亦明顯不足。 | 照片B-08-8非結構體之破壞，磚牆遭剪壞。 |
 |
 |

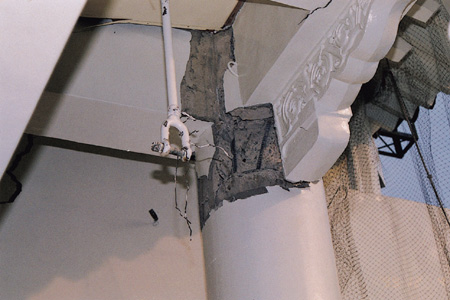

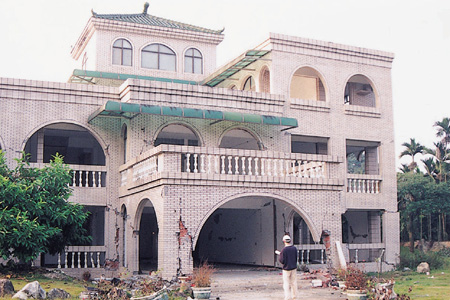

| 照片B-08-3 香積堂柱樑接頭彎曲破壞。 | 照片B-08-9自然精舍震害外觀全景。 |
 |
 |

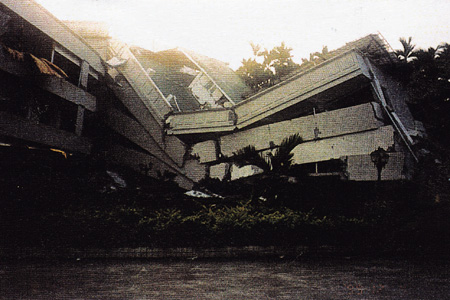

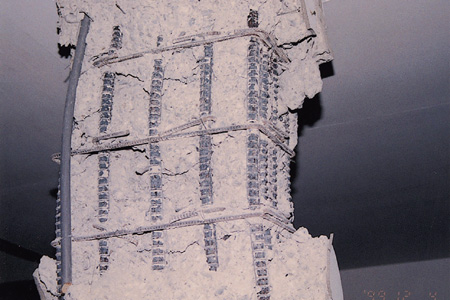

| 照片B-08-4 寮房因窗台之短柱效應及懸臂走廊，導致各層柱子折斷以致坍塌。 | 照片B-08-10箍筋彎勾均為90度，與耐震規範之135度不符。 |
 |
 |

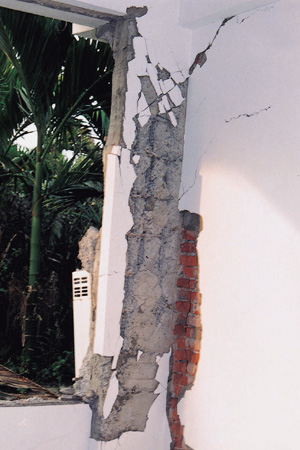

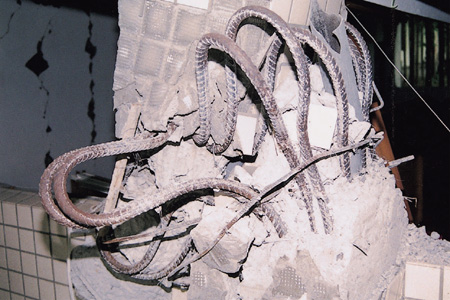

| 照片B-08-5柱子折斷之細部詳圖，窗台之短柱效應導致柱子遭剪斷。 | 照片B-08-11混凝土保護層不足。 |
 |
 |

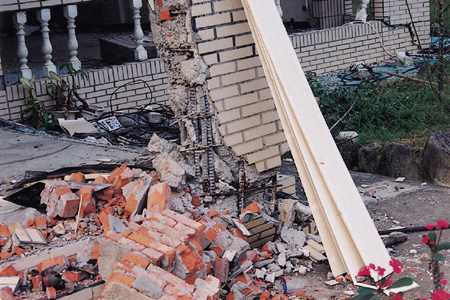

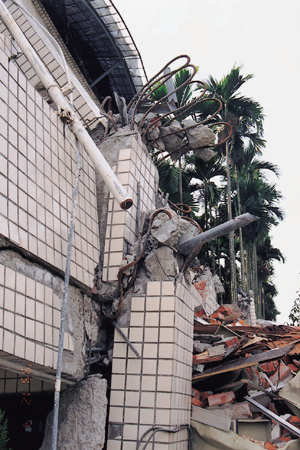

| 照片B-08-6柱子折斷之細部詳圖，柱內之排水管及箍筋不足均影響其強度。 | 照片B-08-12混凝土澆置時未充分搗實，導致蜂窩現象，影響混凝土強度。 |
|
|
