921地震佛寺建築實況紀錄
(結構系統)
案例四 ：白毫禪寺
地點：南投縣名間鄉萬丹村山腳巷74之1號
一、白毫禪寺 大雄寶殿
1.樓層數：三層
2.主體結構別：鋼筋混凝土構造
3.現況：地震後已經整理，但未繼續使用
4.結構損害描述：
(1)建築物興建時期不同，且建築物與建築物之間未留置伸縮縫，地震時相互碰撞拉扯，導致交接處產生嚴重裂縫。
(2)屋頂高度高且重量大，地震時受力也比較大，導致屋頂之屋瓦與屋頂之破壞。
(3)柱子因窗台束制而形成短柱效應，柱子遭地震力剪壞而形成45度裂縫。
二、白毫禪寺 方丈大樓
1.樓層數：五層
2.主體結構別：鋼筋混凝土構造
3.現況：地震後已經清理，五樓正在拆除
4.結構損害描述：
(1)柱子與窗戶上方牆體之混凝土施工時並未同時澆置，地震時裂縫便沿此施工接縫處展開。
(2)樑與窗戶上方牆體之混凝土並未同時澆置，因此在交接面形成不連續面，此部份在地震時便容易產生裂縫。
三、白毫禪寺 左右廂房
1.樓層數：五層
2.主體結構別：鋼筋混凝土構造
3.現況：左右廂房前段已拆除，右廂房以鋼骨支撐準備進行補修。
4.結構損害描述：
(1)牆體以不同材料施作時，交接處之介面往往形成弱面，故容易在地震中產生破壞。
(2)柱子因短柱效應遭剪壞外，柱內的配管往往是降低柱子耐震能力之原因之一。
白 毫 禪 寺
 |
 |

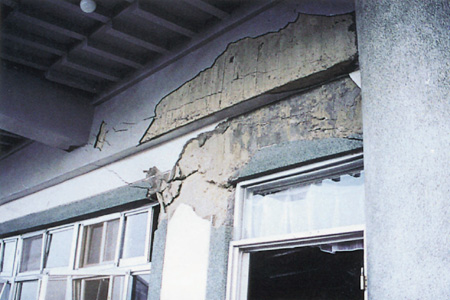

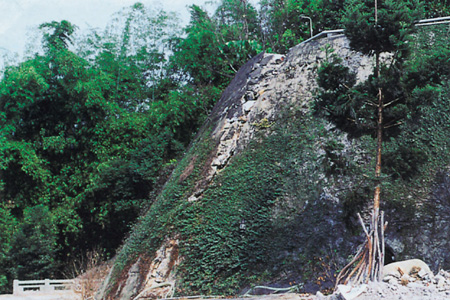

| 照片B-04-1基地位於山坡地，地震時地層滑動，導致基地後方擋土牆嚴重開裂。 | 照片B-04-5 方丈大樓柱子與窗戶上方牆體之混凝土施工時並未同時澆置，地震時裂縫便沿此施工接縫處展開。 |
 |
 |

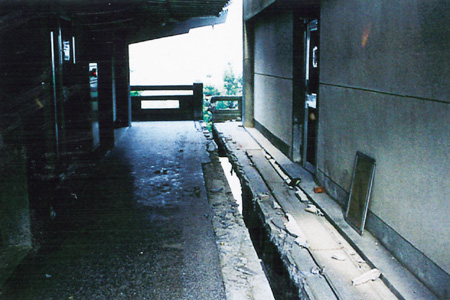

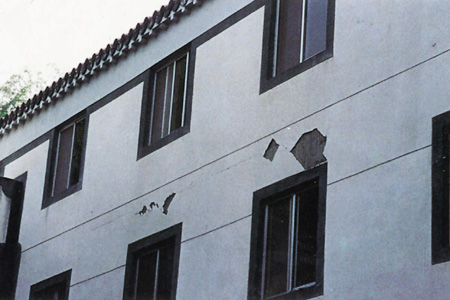

| 照片B-04-2建築物興建時期不同，且建築物與建築物之間未留置伸縮縫，地震時相互碰撞拉扯，導致交接處產生嚴重裂縫。 | 照片B-04-6 方丈大樓樑與窗戶上方牆體之混凝土並未同時澆置，因此在交接面形成不連續面，此部份在地震時便容易產生裂縫。 |
 |
 |

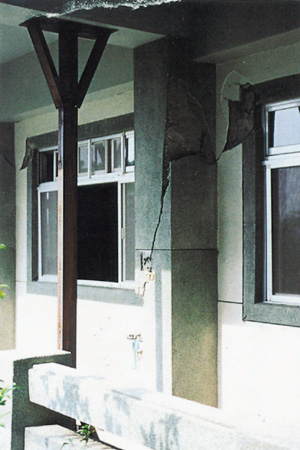

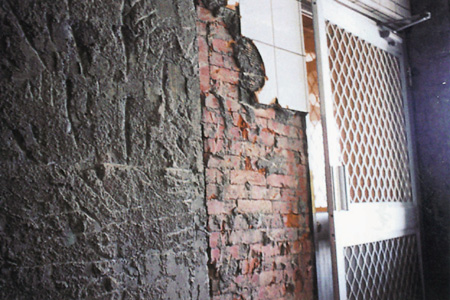

| 照片B-04-3柱子因窗台束制而形成短柱效應，柱子遭地震力剪壞而形成45度裂縫。 | 照片B-04-7 左廂房牆體以不同材料施作時，交接處之介面往往形成弱面，故容易在地震中產生破壞。 |
 |
 |

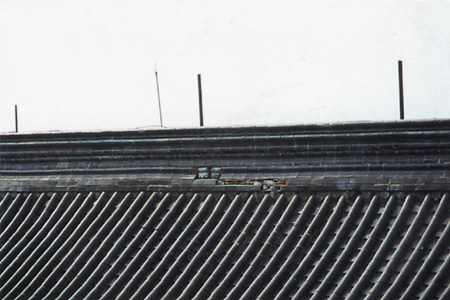

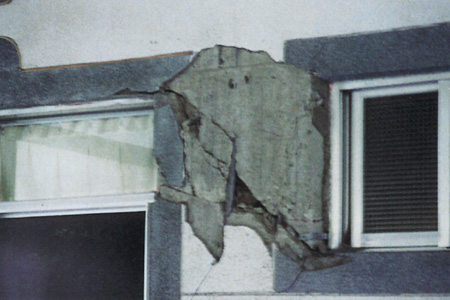

| 照片B-04-4屋頂高度高且重量大，地震時受力也比較大，導致屋頂之屋互與屋頂之破壞。 | 照片B-04-8 左廂房柱子因短柱效應遭剪壞外，柱內的配管往往是降低柱子耐震能力之原因之一。 |
|
