921地震佛寺建築實況紀錄
(結構系統)
案例六 ：真巖寺
地點：南投縣國姓鄉487之1號
一、真巖寺 主殿
1.樓層數：三層
2.主體結構別：鋼筋混凝土構架
3.現況：已拆除完畢4.結構損害描述：
(1)側面迴廊柱子和磚牆遭剪壞。
(2)柱子箍筋間距太大且未依規定彎勾，導置主筋挫屈，混凝土爆開。
(3)牆面石材嚴重掉落。
(4)柱腳混凝土流失，鋼筋裸露鏽蝕。
二、真巖寺 寮房
1.樓層數：三層
2.主體結構別：鋼筋混凝土構架
3.現況：地震後僅作初步整理
4.結構損害描述：
(1)寮房與主殿接續部因碰撞而損壞。
(2)非結構牆沿開口處產生45度裂縫。
真 巖 寺
 |
 |

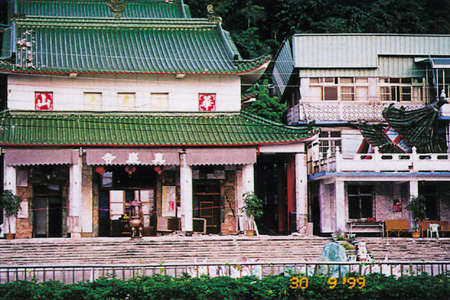

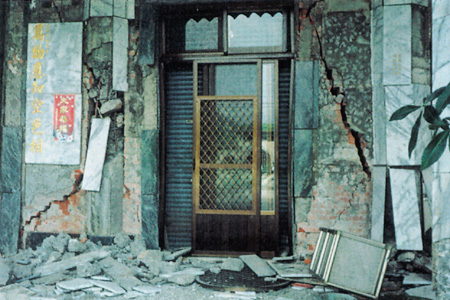

| 照片B-06-1 主殿與側殿真巖寺震後外觀情況，涼亭屋頂傾倒。 | 照片B-06-5 主殿磚牆被剪斷，牆面石材嚴重剝落。 |
 |
 |

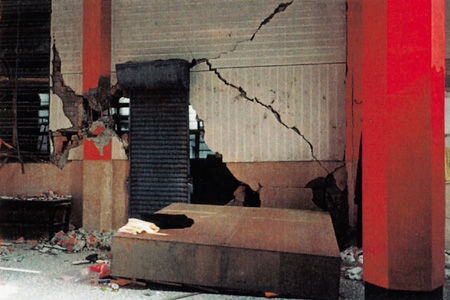

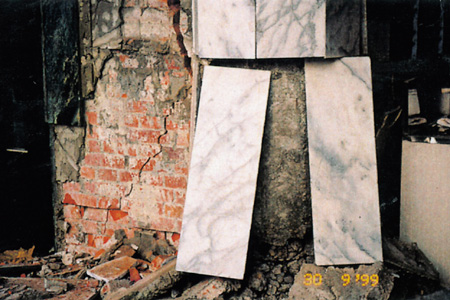

| 照片B-06-2 主殿側面迴廊柱子和磚牆遭剪壞。 | 照片B-06-6 主殿柱腳表面石材剝落，混凝土流失，鋼筋裸露鏽蝕。 |
 |
 |

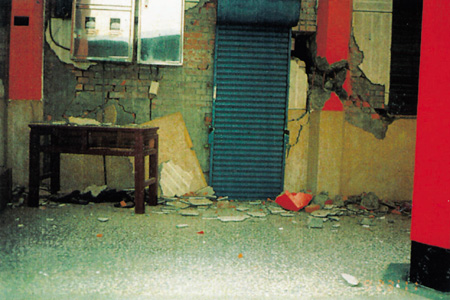

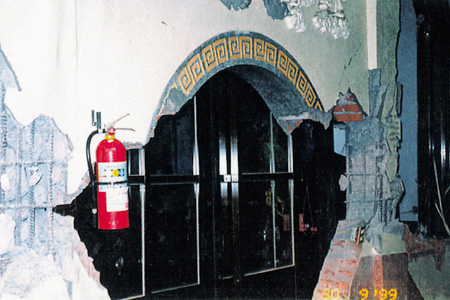

| 照片B-06-3 主殿柱子箍筋間距太大且未依規定彎勾。 | 照片B-06-7 主殿磚牆及RC柱遭剪裂。 |
 |
 |

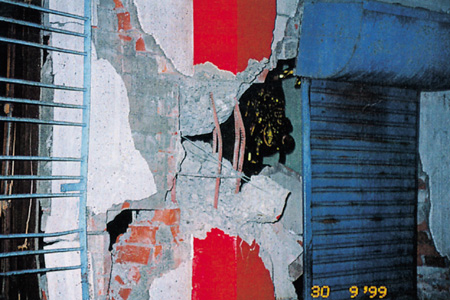

| 照片B-06-4 主殿柱子箍筋不足，主筋挫屈導致混凝土爆開。 | 照片B-06-8 主殿圓拱及窗台開口斜向剪力裂縫，將RC柱及磚牆剪裂。 |
|
|
